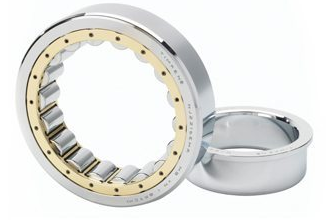

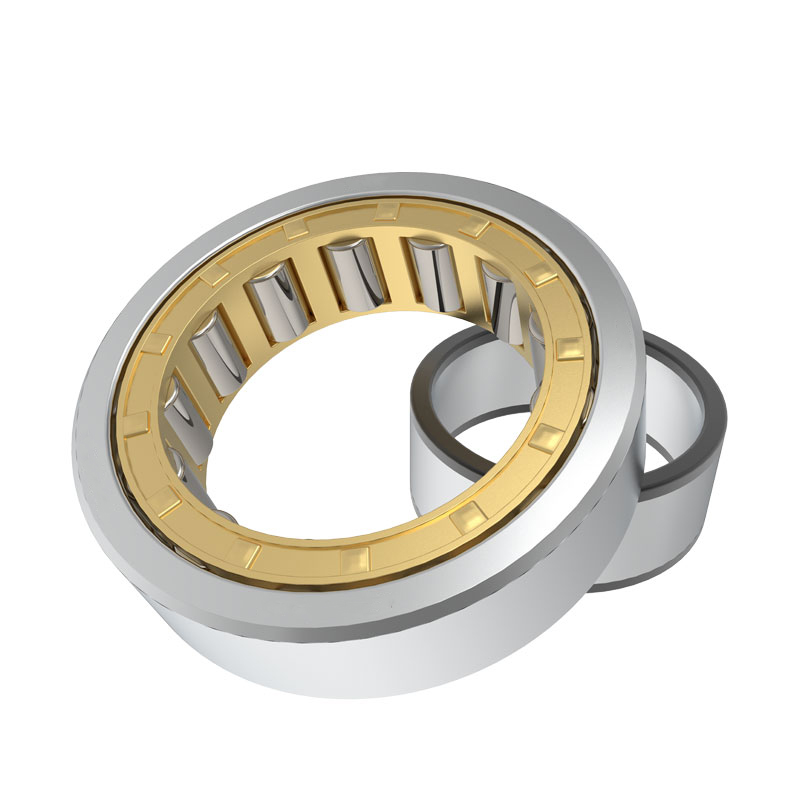

NU型圓柱滾子軸承 (RIU, RU)

這類軸承僅承受徑向載荷，能適應軸向膨脹和收縮。當軸承旋轉時，一個套圈相對另一個套圈發生軸向位移，產生微小的摩擦。如果提供軸向定位，這些軸承可在一個或兩個位置上支承軸。其外圈有雙擋邊，而內圈不帶擋邊。

尺寸范圍: 80mm至2000mm外徑

設計特性

· NU型軸承設計具有圓柱形內圈和雙擋邊外圈，非常適合作浮動端軸承使用。

· 可分離組件簡化了安裝和拆卸過程。

· 能適應軸向膨脹和收縮。

· 當軸承旋轉時，一個套圈相對另一個套圈發生軸向位移，產生微小的摩擦。

· 可承受高徑向載荷。

· 不適用于有推力載荷的應用場合。

NJ型圓柱滾子軸承(RIJ, RJ )

NJ型軸承具有雙擋邊外圈和單擋邊內圈，能夠支承高徑向載荷和相當于徑向載荷10%及以下的單向推力載荷。該推力載荷在對角上滾子和擋邊之間的滑動面上傳遞。

尺寸范圍: 80 mm至2000mm外徑

設計特性

· 設計具有雙擋邊外圈和單擋邊內圈。

· 能夠支承高徑向載荷和相當于徑向載荷10%及以下的單向推力載荷。

· 使用角環即可將浮動軸承轉換為固定軸承。

NF型圓柱滾子軸承(RIF, RF)

NF型圓柱滾子軸承具有單擋邊外圈和雙擋邊內圈，能夠支承高徑向載荷和相當于徑向載荷10%及以下的單向推力載荷。該推力載荷在對角上滾子和擋邊之間的滑動面上傳遞。

尺寸范圍: 80mm至2000mm

設計特性

· 設計具有單擋邊外圈和雙擋邊內圈。

· 能夠支承高徑向載荷和相當于徑向載荷10%及以下的單向推力載荷。

· 使用角環即可將浮動軸承轉換為固定軸承。

NUP型圓柱滾子軸承 (RIP, RP)

NUP型圓柱滾子軸承具有雙擋邊內圈和帶有一個附加擋邊的單擋邊外圈。該結構允許軸承在兩個方向上都能提供軸向定位，并承載輕的推力載荷。其控制徑向和推力載荷能力的要素與NJ型相同。

尺寸范圍: 80mm至2000mm外徑

設計特性

· 設計具有雙擋邊內圈和單擋邊外圈。

· 帶有一個附加擋邊。

· 能承載兩個方向上的輕的推力載荷。

· 提供軸向定位。

· 可與RN或RU型軸承同用，以適應軸向膨脹和收縮

NP型圓柱滾子軸承 (RIT, RT)

NP型圓柱滾子軸承具有雙擋邊外圈和帶有一個附加擋邊的單擋邊內圈。該結構允許軸承在兩個方向上都能提供軸向定位，并承載輕的推力載荷。其控制徑向和推力載荷能力的要素與NJ型相同。

尺寸范圍: 15 mm至2000mm外徑

設計特性

· 設計具有具有雙擋邊外圈和單擋邊內圈。

· 帶有一個附加擋邊。

· 能承載兩個方向上較輕的推力載荷。

· 提供軸向定位。

· 可與RN或RU型軸承同用，以適應軸向膨脹和收縮。

應用場合

· 水泥、磨煤機、泵、壓縮機、行星齒輪、齒輪箱、離心機、采礦設備

· 選礦加工、傳動裝置、電機

NCF單列滿裝

尺寸范圍：100 毫米內徑至 2000 毫米外徑

設計特點

· 可按 ISO/DIN 規定的可互換尺寸設計（如適用）。

· 成套軸承出售。

· 提供同一尺寸范圍的單列和雙列產品。

· 標準設計采用了 NCF 和 NNCF 命名規則。

· 滿裝結構，不包括保持架。

· 高承載量，但工作速度可能成為問題，需要嚴格的應用審查。

· 組件外圈設計提供了很高的內部軸向浮動能力。

應用場合

· 齒輪傳動系統

· 飛剪設備

· 軋機

· 一般工業

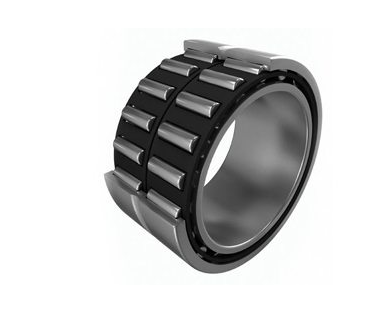

雙列滿裝圓柱滾子軸承

鐵姆肯公司現提供更廣泛的滿裝圓柱滾子軸承，可最大程度地提高給定規格封套中的滾子數量，從而滿足對更高徑向載荷能力的需求。經過擴展的產品涵蓋了多個系列的單列和雙列設計，最小內徑是 100 毫米。

尺寸范圍：100 毫米內徑至 2000 毫米外徑

設計特點

· 可按 ISO/DIN 規定的可互換尺寸設計（如適用）。

· 成套軸承出售。

· 提供同一尺寸范圍的單列和雙列產品。

· 標準設計采用了 NCF 和 NNCF 命名規則。

· 滿裝結構，不包括保持架。

· 高承載量，但工作速度可能成為問題，需要嚴格的應用審查。

· 組件外圈設計提供了很高的內部軸向浮動能力。

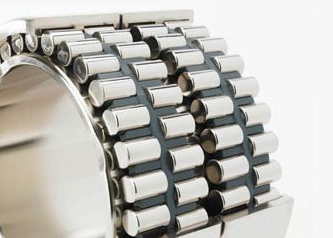

多列圓柱滾子軸承

四列圓柱滾子軸承幾乎僅限于金屬加工行業使用，在加工鋼材、鋁材和其他金屬的軋機中能承受高徑向載荷。

尺寸范圍：內徑 145 mm 到 1040 mm

設計特點

· 設計可承受極高的徑向載荷。無軸向承載能力。

· 可選擇直孔或圓錐孔。

· 內圈與外組裝件可互換。

應用場合

· 支承輥

· 工作輥

· 水泥破碎設備
